Прессованный оцинкованный настил
Описание
Прессованный настил - это решётка, выполненная из металлических полос, изготовленных методом холодного прессования. Связующие более тонкие полосы металла вдавливаются в несущие, и таким образом получается прочная решётка, способная выдерживать существенные нагрузки. Силы, прикладываемые к отдельным полосам, достигают значений порядка 1650 кН, обеспечивая образовавшейся структуре очень высокую прочность. После запрессовки, решётки обрамляют с торцевых сторон стальными полосами. В результате получается законченное изделие прямоугольной формы с красивым внешним видом.
Основную нагрузку на прессованный настил несут несущие полосы. Из-за чего необходимо обратить внимание размещение решеток в процессе монтажа. Края несущих полос должны стоять на опорах.
В процессе эксплуатации данных изделий не рекомендуется проводить обрезку, делать отверстия в секциях или другие манипуляции с целостностью настила, поскольку это может негативно повлиять на прочностные свойства.
При правильном ориентировании настила несущая полоса располагается перпендикулярно движению и опирается концами на несущие элементы (балки, швеллера и т.д.). При неправильном ориентировании настил не будет нести нагрузки, что может привести к разрушению конструкции.
В процессе эксплуатации данных изделий не рекомендуется проводить обрезку, делать отверстия в секциях или другие манипуляции с целостностью настила, поскольку это может негативно повлиять на прочностные свойства.
При правильном ориентировании настила несущая полоса располагается перпендикулярно движению и опирается концами на несущие элементы (балки, швеллера и т.д.). При неправильном ориентировании настил не будет нести нагрузки, что может привести к разрушению конструкции.

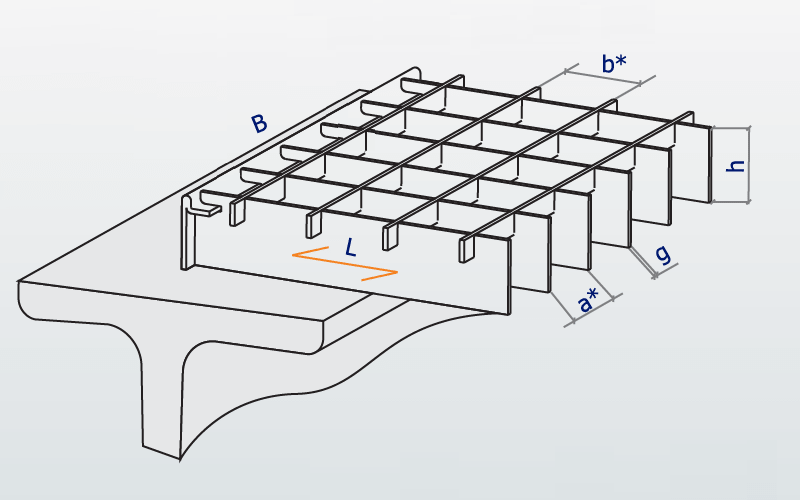

Схема прессованной решетки и несущих полос.

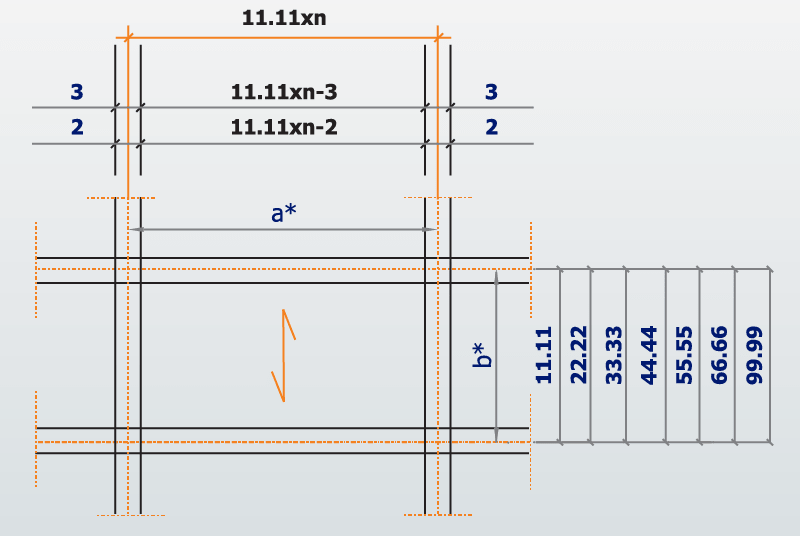

Стандартный шаг и размер ячеек решеток:
Высота решеток h (мм):
• 20 - 25 - 30 - 35 - 40 - 50
Толщина несущей полосы c (мм):
• 2 - 3
n – целое число (1, 2, 3, 4, 5, 6)
Прессованные решетки с допуском +0 / -4 (мм)
Стандартный шаг и размер ячеек решеток:
Высота решеток h (мм):
• 20 - 25 - 30 - 35 - 40 - 50
Толщина несущей полосы c (мм):
• 2 - 3
n – целое число (1, 2, 3, 4, 5, 6)
Прессованные решетки с допуском +0 / -4 (мм)
Стандартная МАХ длина (L) решетки L=2100 мм.
Стандартная МАХ ширина (B) решетки L=1700 мм.
Обрамление Т-образным профилем.
a – несущая полоса.
b – связующая полоса.
* – размеры в осях (мм).
h – высота несущей полосы.
g – ширина несущей полосы.
B – Ширина решетки.
L – Длина решетки.
Z – Направление несущей полосы (L).
Стандартная МАХ ширина (B) решетки L=1700 мм.
Обрамление Т-образным профилем.
a – несущая полоса.
b – связующая полоса.
* – размеры в осях (мм).
h – высота несущей полосы.
g – ширина несущей полосы.
B – Ширина решетки.
L – Длина решетки.
Z – Направление несущей полосы (L).

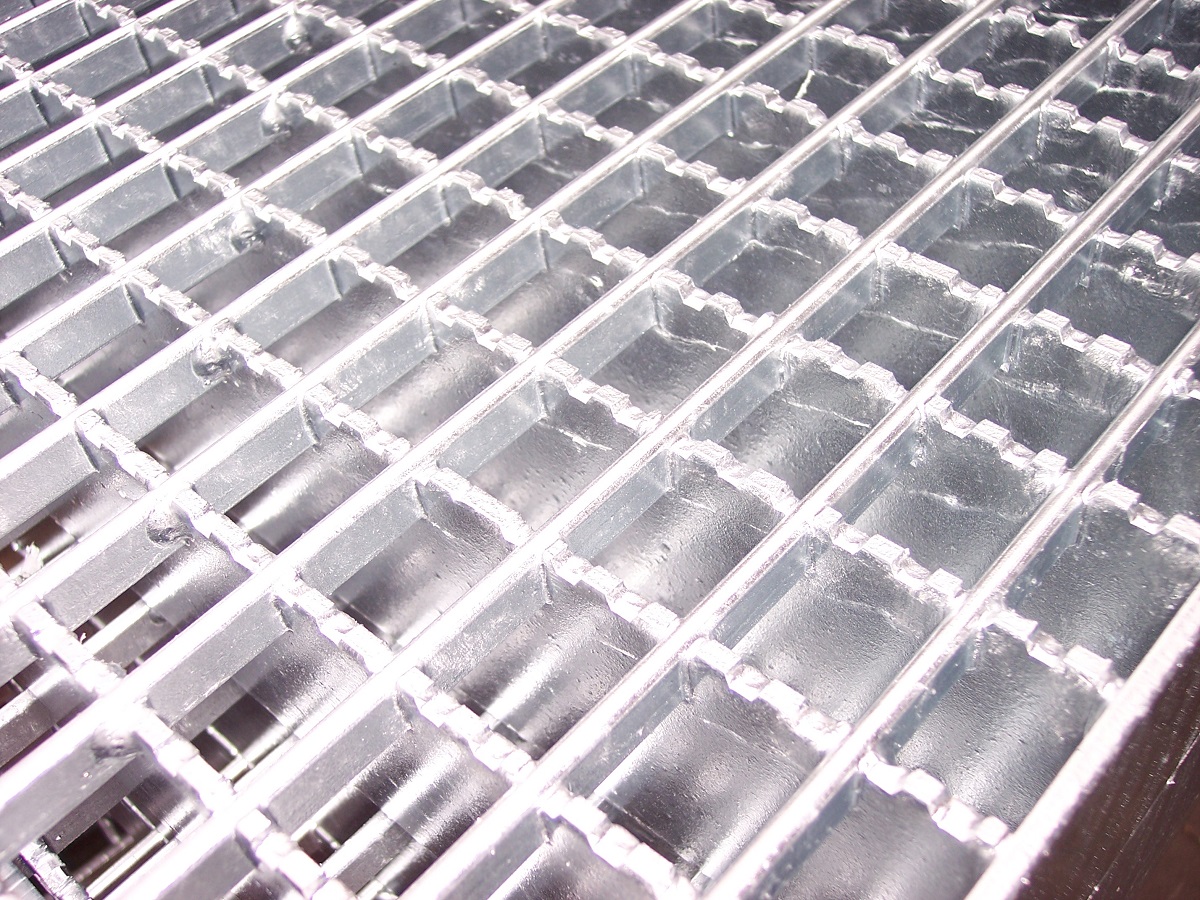

Погружное горячее цинкование, является лучшей антикоррозийной защитой (погружение в ванну жидкого цинка при температуре 450°C). Происходит быстрая реакция между железом и цинком, которая приводит к образованию на поверхности стали цинкового покрытия. Покрывающий цинковый слой защищает сталь в течение многих лет и не требует консервации. Средний срок службы цинкового покрытия составляет 30-50 лет.
Заполните форму ниже и с Вами свяжется один из наших специалистов, который предоставит всю необходимую информацию о наших продуктах.
