Сварной оцинкованный настил
Описание

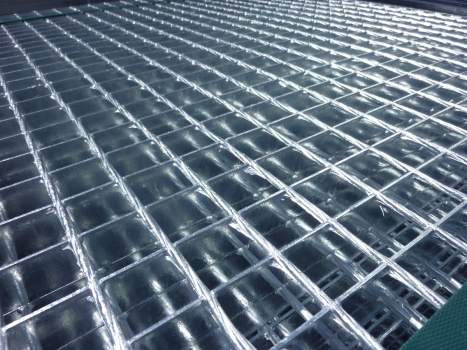

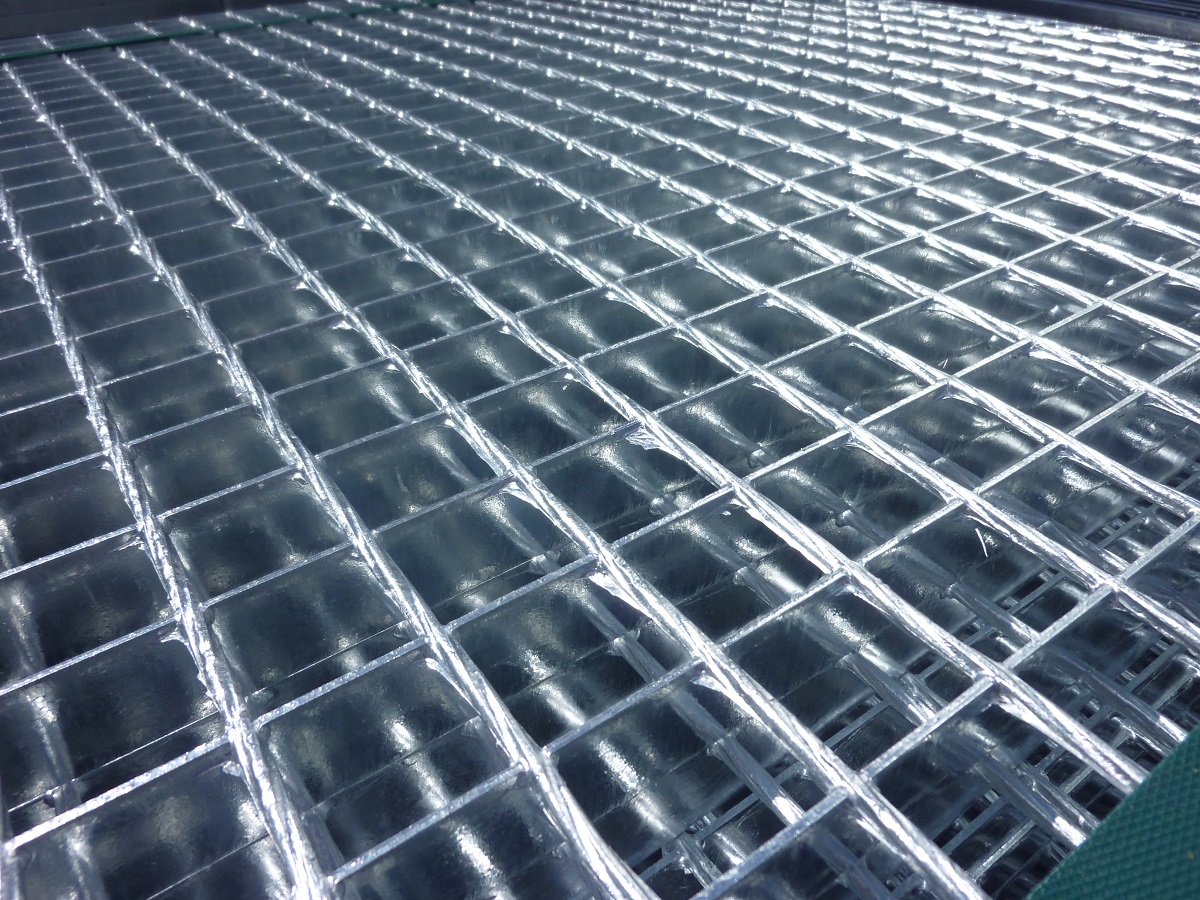

Сварной оцинкованный настил представляет собой решётку с элементами из несущих полос разной формы и габаритов, к верхней части которых при помощи сварки крепится связующий элемент. Связывающим элементом для сварных решеток являются поперечные стержни, выполняющие роль поперечных полос. Технология сварных решеток заключается в точном соединении поперечных стержней с несущими полосами методом сварки. Соединение, возникающие между несущими полосами и поперечными стержнями в каждой точке их пересечения, очень прочное и отличается высокой устойчивостью к деформации. Одновременно проволока с полосой в месте сварки становится однородным материалом.

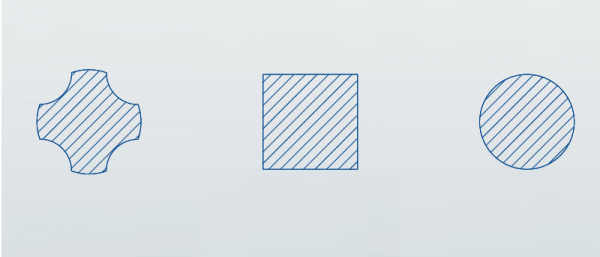

Стержни связывающие полосы, могут иметь различные формы:
Стержни с пазами: Ø 5,2 - Ø 7,6 мм.
Квадратные стержни: 5-6 мм.
Круглые стержни: Ø 4 - Ø 5 мм.
Стержни с пазами: Ø 5,2 - Ø 7,6 мм.
Квадратные стержни: 5-6 мм.
Круглые стержни: Ø 4 - Ø 5 мм.
Сварные решетки имеют универсальное применение, поэтому в зависимости от нагрузки, которую будут переносить, применяются различные размеры ячеек и несущих полос.
Противоскользящие гладкие решетки – стандартное исполнение – противоскользящие свойства обеспечивает стержень с пазами или квадратный скрученный стержень.
Противоскользящие гладкие решетки – стандартное исполнение – противоскользящие свойства обеспечивает стержень с пазами или квадратный скрученный стержень.
Стандартная МАХ длина (L) решетки L=6100 мм.
Стандартная МАХ ширина (B) решетки L=1000 мм.
Изделия с шириной В>1000 мм. изготавливается по индивидуальному заказу.

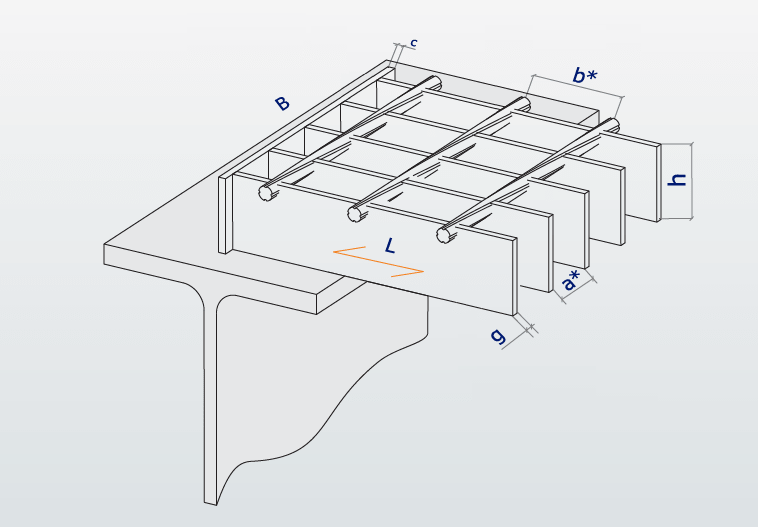

a – несущая полоса.
b – связующая полоса.
с – ширина обрамления.
* – размеры в осях (мм).
h – высота несущей полосы.
g – ширина несущей полосы.
B – Ширина решетки.
L – Длина решетки.
Z – Направление несущей полосы (L).
Стандартная МАХ ширина (B) решетки L=1000 мм.
Изделия с шириной В>1000 мм. изготавливается по индивидуальному заказу.
a – несущая полоса.
b – связующая полоса.
с – ширина обрамления.
* – размеры в осях (мм).
h – высота несущей полосы.
g – ширина несущей полосы.
B – Ширина решетки.
L – Длина решетки.
Z – Направление несущей полосы (L).

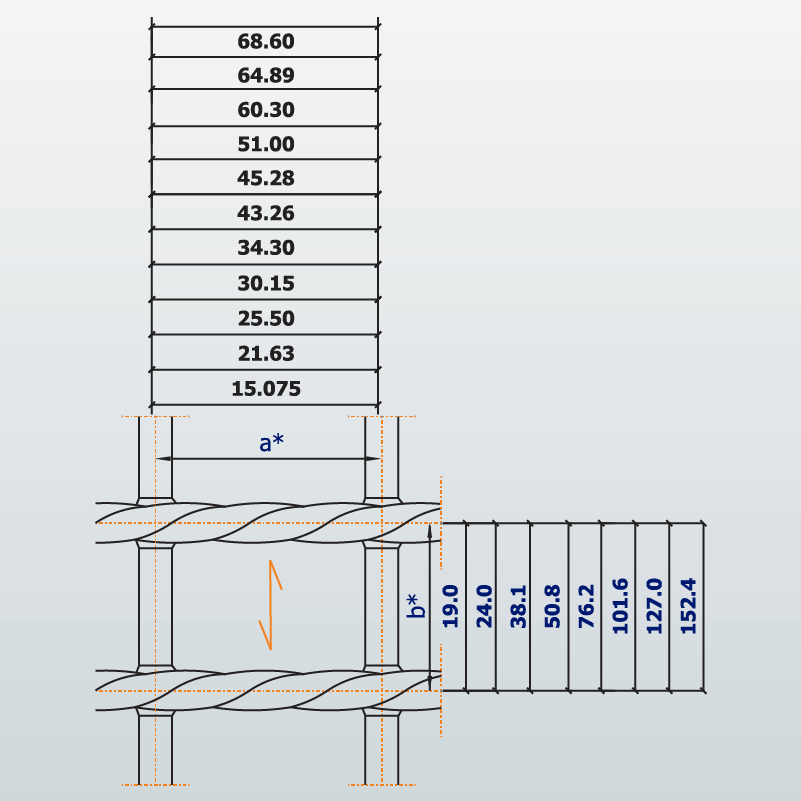

Ниже представлены доступные высоты несущей полосы и толщины поперечных стержней, а также стандартный шаг ячеек для сварных решеток:
Высота несущей полосы (мм):
• 20 – 25 – 30 – 40
Толщина стержня (мм):
• 2– 3
Высота несущей полосы (мм):
• 25 – 30 – 40 – 50 – 60 – 70
Толщина стержня (мм):
• 4 – 5
Высота несущей полосы (мм):
• 20 – 25 – 30 – 40
Толщина стержня (мм):
• 2– 3
Высота несущей полосы (мм):
• 25 – 30 – 40 – 50 – 60 – 70
Толщина стержня (мм):
• 4 – 5

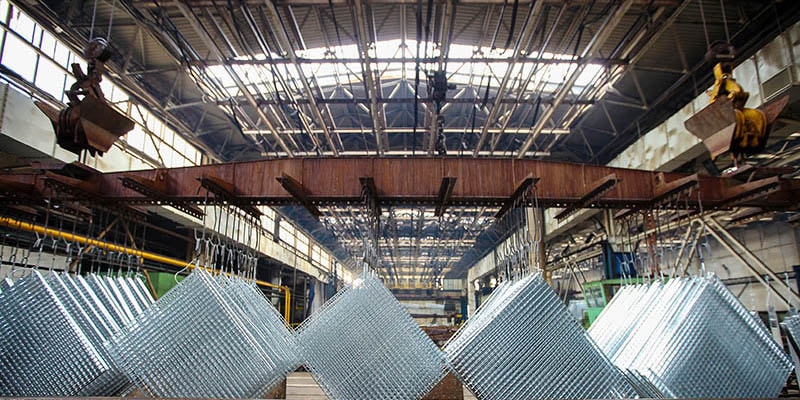

Погружное горячее цинкование, является лучшей антикоррозийной защитой (погружение в ванну жидкого цинка при температуре 450°C). Происходит быстрая реакция между железом и цинком, которая приводит к образованию на поверхности стали цинкового покрытия. Покрывающий цинковый слой защищает сталь в течение многих лет и не требует консервации. Средний срок службы цинкового покрытия составляет 30-50 лет.
